一、概述
該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。
由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

二、功能特點
KD500A 電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：
(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；
(2) 電容表輸出電壓低而導致故障檢出率低。
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
(3) 測量電抗器電感量。

三、技術參數
1、儀器測量范圍及精度：
a.電容測量
（1）可測電容范圍：0. 1μF ～ 3,300μF
（2）可測容量范圍：5 ～ 20,000kvar
（3）測 量  精 度：±(1.0% 讀數+0.02μF)
（4）分辨率：0.001μF
b.電流測量
（1）電流測量范圍：0～20A
（2）測 量  精 度：±(3.0%讀數+0.05A)
（3）分辨率：0.01A
c．電感測量
（1）電感測量范圍：小電感方式0.1mH～5mH
                   大電感方式5 mH～100H
（2）感抗測量范圍：50mΩ~20KΩ
（3）測 量  精 度：±(3.0% 讀數+0.05mH)
（4）分辨率：0.01 mH
d. 電阻測量范圍：
 （1）電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
 （2）測 量  精 度：±(3.0% 讀數+0.05Ω)
 （3）分辨率：0.01 Ω
2、 工作電源：
a. 額定電壓：工頻220V±10%
b. 額定頻率：50Hz
c. 額定輸出：1V/20V/500VA
3 、諧波適應：  ≤3％
4、儀器的正常工作條件：
a. 環境溫度：-10℃ ～ +50℃
b. 相對濕度：≤90%
5、顯示打印方式 ：液晶顯示屏全漢字顯示
面板式高速打印機
6、外 形 / 重 量 ：370×260×220 mm / 15 kg

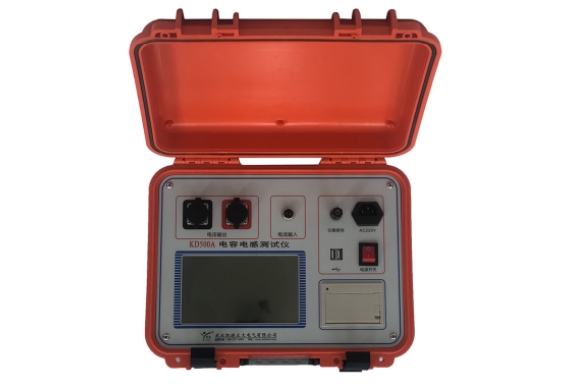

KD500A 電容電感測試儀
檢  驗 報  告

產品編號：KD26062401                      檢驗日期：2026.6.24
一、試驗條件
1. 電源電壓：220V                         頻率：50Hz
2. 環境溫度：25℃                         相對濕度：60%

二、綜合性能檢驗記錄：


檢  驗  項  目	結 論
表面無明顯贓污、凹痕、劃傷、裂縫和變形，安裝牢固可靠，緊固螺釘無損壞，銹蝕。	合格
檢驗打印機的打印功能是否正常?	合格
產品的成套性按儀器說明書的規定執行。	合格



三、電氣指標調試記錄：

測量檔位	標準電容	測試電容	檢驗結果
三聲檔位	2.215uF	2.216uF	合格
二聲檔位	19.790uF	19.771uF	合格
一聲檔位	148.151uF	147.781uF	合格
無聲檔位	985.00uF	982.074uF	合格
測量檔位	標準電感	測試電感	檢驗結果
三聲檔位(大電感)	1.630H	1.640H	合格
二聲檔位(大電感)	199.800mH	201.170mH	合格
一聲檔位(大電感)	14.200mH	14.530mH	合格
一聲檔位(小電感)	1.800mH	1.801mH	合格
無聲檔位(小電感)	0.100mH	0.102mH	合格



三 相 Y N 電 容
測量相位	標準電容	測試電容	檢驗結果
A	19.790uF	19.690uF	合格
B	19.790uF	19.733uF	合格
C	19.790uF	19.779uF	合格


四、結論：本儀器經檢驗符合公司標準。
