一、概述

KDYDJ-30/250系列輕型交流高壓試驗變壓器

KDYDJ-30/250系列輕型交流高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，KDYDJ-30/250系列交流高壓試驗變壓器是在原系列試驗變壓器的基礎上按照國家標準《ZBK—41006—89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

二、產品結構

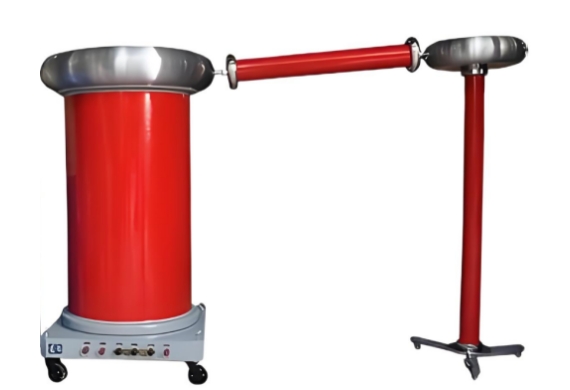

KDYDJ-30/250高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1。

三、工作原理：

KDYDJ-30/250高壓試驗變壓器為單相變壓器，聯結組標號I．I．用工頻380V(30KVA以上為380V)電源接人 X（T）C(為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自耦調壓器(50KVA以上調壓器外附)調節至0—400V電壓輸出至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

高壓套管中裝有高壓限流電阻，串接在高壓回路中作高壓保護限流，以獲得高壓負載能力，作為交流輸出狀態。

四、使用條件

1. 環境溫度：0—40℃；
2. 海拔高度：＜1000m；
3. 相對濕度：＜85%；

五、技術參數

1. 輸入電壓：AC 0~400V
2. 輸出電壓: AC 0~250kV
3. 輸入電流：AC 0~75A
4. 輸出電流: AC 0~120mA
5. 額定容量：30kVA


250kV金屬保護電阻

一、產品簡介

250kV金屬保護電阻適合于高壓試驗場合，以及電科院、中試所）對交直流高壓試驗器進行絕緣耐壓、負載特性等檢測。通過改變電阻單元的節數以及選擇合適的串并聯組配，可以得到任意額定電壓、額定電流的負載等。

二、技術性能

型    號：KDZD-250
額定頻率：50Hz
額定電壓：275kV
額定電流：0.12A
標稱電阻：10kΩ
局部放電量要求：100%額定電壓（250kV）下局部放電量≤5pC；80%額定電壓（200kV）下局部放電量≤3pC；
運行時間：同試驗變壓器
溫    升：100%IH下連續運行1小時，電阻表面溫升不大于100K；

三、結構型式：

采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器分壓器相連；采用峰窩式結構，使電熱絲發出的熱量和空氣充分交換，具有良好的散熱性能，降低電阻使用時的溫度，保證電阻母體材料在受熱時強度不會降低；兩端和中部有屏蔽還，當被試品放電時，保護電阻不會發生絕緣損壞；

四、整體技術指標

Ø 額定電壓：250kV
Ø 額定電流：250kV時最大電流120mA
Ø 額定功率：5000W
Ø 工作方式：間斷使用，額定功率3分鐘
Ø 過載能力：可承受120%額定功率(電壓110%、電流110%)1分鐘
Ø 環境溫度：-15℃-50℃
Ø 相對濕度：25℃時≤90%
Ø 長度：2000mm
Ø 重量：60kg
Ø 海拔高度：≤2000米



五、性能參數

Ø 每個單元電阻為0.5MΩ，額定電流10mA的高壓無感電阻。
Ø 可選取合適位置加直流高壓，并根據所需電流選擇1至數個負載電阻并聯使用。
Ø 在不超過額定電流的情況下，用戶可以按照需要任意選擇合適的位置加直流高壓以得到所需負載電流.
Ø 當需要精確測量時，各個負載電阻相互間保持適當距離，相互間距離對負載電流有微小影響，可作負載電流微調。
Ø 在任何組合下該高壓負載都能保證足容量輸出。

KDFRC分壓器

一、概述

KDFRC分壓器，主要由高穩定無源阻容分壓器和高精度數字表頭組成。二部分裝置及測量線、電源線、說明書集中在一個輕型鋁合金箱內，便于攜帶和使用。本設備主要用于交直流高電壓的測量，適用于電力系統現場測量及高等院校的實驗室中交直流高壓測量。

二、技術特征

型  號		KDFRC-50	KDFRC-100	KDFRC-250kV	KDFRC-300
測量范圍（kV）		AC 50kV	AC 100kV	AC 250kV	AC 300kV
		DC 50kV	DC 100kV	/	DC 300kV
準  確  度		AC：1.0級          DC：0.5級
分壓器阻抗		240MΩ	400MΩ	800MΩ	1200MΩ
分壓器電容量		250pF	150pF	75pF	50pF
分  壓  比		3000∶1	5000∶1	10000∶1	15000∶1
使用環境		溫度范圍：0~40℃      相對濕度≤85%
外型 (mm)	分壓器	Φ94×440	Φ94×610	Φ94×1060	Φ94×1540
	箱  體	510×240×290	670×240×290	1110×270×290	1600×300×330
設備重量（kg）		10	17	21	31



三、工作原理

KDFRC-250kV由分壓器和數字電壓表兩部分組成。分壓器為無源阻容分壓器，由高精度低溫漂電阻和精密電容構成。數字電壓表由真有效值電路、峰值測量電路及數字表等構成。分壓器與數字電壓表用同軸電纜聯接，高壓通過分壓器分壓取樣送至數字電壓表，通過功能切換按鈕，分別檢測相應值并顯示于數顯表，可直接讀出所測量的直流、交流有效值、交流峰值和交流峰值/電壓。本儀器操作方便、測量精度高。

四、工作條件：

1. 環境溫度：0℃～+40℃
2. 相對濕度：≤85%
3. 海拔高度：≤1000m
4. 無嚴重影響設備表面絕緣和電氣試驗的化學性沉積物。
