一、概述

KDZR-ZL 導電鞋直流電阻試驗儀是用于測量電力安全工器具導電鞋的電阻。主要為了發現導電鞋的隱患，預防性試驗。按照DL/T1476-2015《電力安全工器具預防性試驗規程》要求，導電鞋的的電阻必須小于100kΩ。不僅制造廠在出廠時必須按這一標準檢驗，合格后才能出廠。在工廠使用時也必須按這一規程定期檢驗，合格后才能穿用。
本儀器體積小、重量輕、準確度高。采用觸控屏一體式設計，操作簡單，一鍵測試，配備微型打印機，可以實時或者查詢打印。


二、功能特點：

1.高精度的單片機系統同步采集電壓與電流，測試數據精確度高
2.20Ω~1M寬電阻測量范圍
3.電阻、電流、測試電壓三者顯示，同時判斷試品的合格與否
4.具備短路保護功能，短路提示警告
5.體積小，重量輕


三、主要技術參數：

1. 測量范圍：20Ω~1M

2. 測試電壓：0-100V

3. 測試功率：3W以內

4. 測量精度：20Ω-100kΩ(0.5%) 100kΩ-1M(1%)

5. 分辨率：電流：0.01mA;電壓：0.01V

6. 工作環境：溫度：0~50C；濕度：<85%

7. 供電方式：AC 220V，50HZ

8. 重量：小于4.5kg

9. 尺寸：320mm*280mm*120mm

四、使用方法

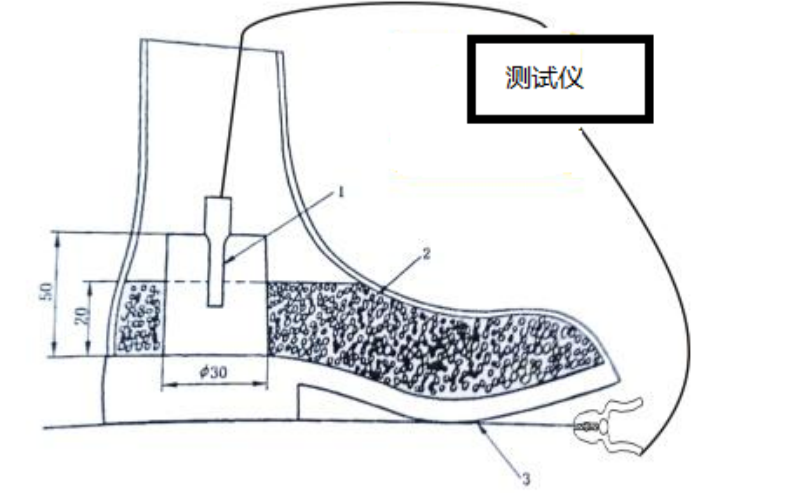

1. 30*50鋼電極  2.鋼珠   3.200mm*300mm銅板電極（相關器件尺寸）

按照上圖所示，連接測試線，并將儀器良好接地。

1. 打開電源開關，進入測試界面，依據觸控界面按鈕提示進行操作，點擊測試進行測試，測試完成可選擇實時打印數據，也可進行保存，有需要時再進行查詢打印。

2. 操作時，輸出帶有最高到100v左右的直流高壓，所以人體不得接觸相關器件，以免造成觸電，測試完成設備會進行放電，界面恢復初始狀態，此時可以進行拆裝試品。

3. 本設備歸屬精密儀器，不使用時，請妥善保管，防潮防塵。

五、產品成套性
