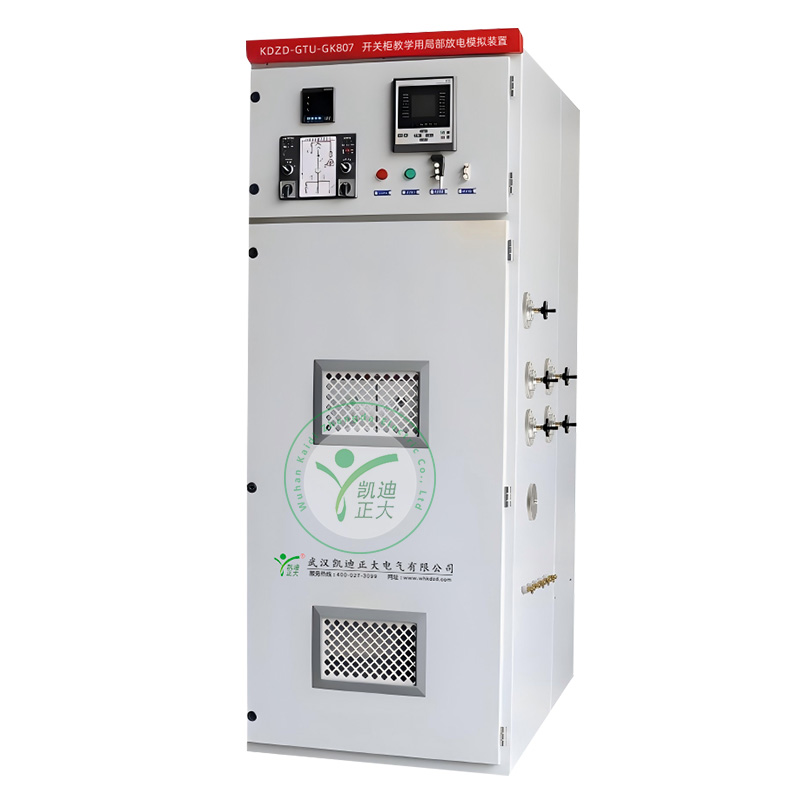

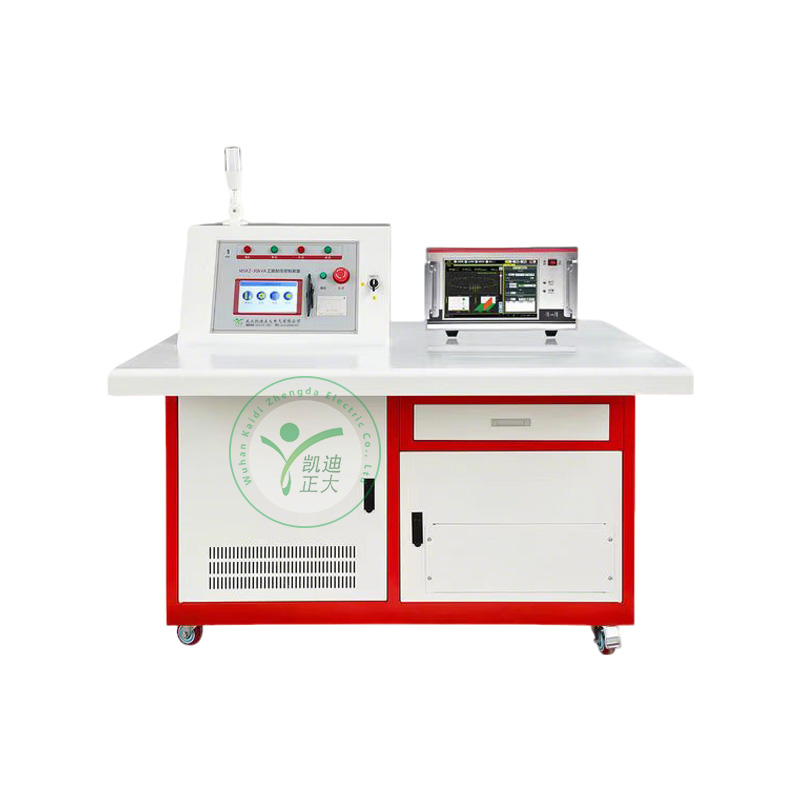

KDZD-GTU-GK807開關柜教學用局部放電模擬裝置針對電力工程類專業教學與科研實訓開發的專用設備。其核心功能是高度仿真開關柜等高壓電氣設備在運行中可能出現的各類局部放電（Partial Discharge, PD）現象。該裝置通過精確模擬氣隙放電、懸浮放電、沿面放電、顆粒放電等多種典型絕緣缺陷，為《高電壓技術》、《電氣設備狀態監測與診斷》等課程提供安全、直觀、可重復的實驗平臺，完全滿足相關國家標準與行業導則的要求。

本裝置為一體化箱式結構，設計緊湊，各功能區劃分明確，便于教學演示與學生實操。
高壓單元：無局放高壓源內置于柜體內，并通過內置耦合電容器將高壓信號引入放電模型，是產生標準局部放電信號的核心。
放電模型：柜體側面設置了可更換的典型放電模型電極（尖端、懸浮、氣隙、顆粒、沿面）手柄，用戶可通過外部手柄控制其升降，與內部高壓導電桿接觸或分離，從而選擇激活不同的放電類型進行實驗。
多功能傳感接口區：集成高頻、特頻、超聲波等傳感器接口，支持脈沖電流法、特高頻法、超聲波法等多種局部放電檢測技術的同步或對比實訓接線。
智能控制與顯示面板：集中了電源控制、電壓調節（0-250V輸入，對應0-30kV輸出）、放電參數設置、以及電壓/放電量顯示等功能，操作界面直觀。
安全防護箱體：采用全金屬密閉結構，將高壓部分完全封裝，確保操作人員絕對安全。箱體堅固，具備防塵防雨能力，適應室內外多種教學環境。

一、核心教學功能與優勢

功能模塊	產品優勢
多類型放電模擬?	使學生直觀認識并區分四種典型局部放電的物理機理與特征差異。 放電類型可任意選擇、組合，起始電壓、熄滅電壓、放電強度均可獨立調節。
多檢測技術實訓?	支持脈沖電流、特高頻、超聲波、高頻等多種檢測方法的接線、測量與波形分析對比。內置傳感器安裝位，提供完備的信號接入條件。
高仿真與安全性?	提供接近真實設備早期故障的放電數據（≤3pC），同時物理隔絕高壓風險。 采用變壓器油絕緣，自帶無局放高壓源；全封閉結構設計，保障師生安全。
靈活與便攜性?	便于在教室、實驗室、戶外培訓場等多種場景部署和使用。 體積小、重量輕、結構堅固，配備戶外防雨罩，對環境適應性強。

二、模擬放電及信號介紹

模擬放電參數

放電類型	模擬方式	對應典型缺陷
尖端放電?	高壓電極對地放電	母線毛刺、螺絲松動
沿面放電?	絕緣介質表面爬電	絕緣子污穢、受潮
懸浮電位放電?	金屬部件間間隙放電	觸頭接觸不良、屏蔽罩松動
氣隙/內部放電?	絕緣層內部氣泡擊穿	環氧澆注缺陷、絕緣老化

信號輸出參數（按頻段順序）

檢測技術	細分傳感器類型	頻段范圍	輸出接口	適用對象 （本裝置模擬）
超聲波 (AA)?	內置超聲波 / 外置柔性傳感器 / 超聲波聚波器	20 kHz ~ 200 kHz (中心頻率：40 kHz)	BNC接口 / 超聲波發射探頭	開關柜縫隙、絕緣子、母線連接處
高頻電流 (HFCT)?	高頻互感器	3 MHz ~ 30 MHz?	HFCT鉗口 / BNC接口	開關柜接地線（模擬電纜引出端）
地電波 (TEV)?	內置地電波傳感器	3 MHz ~ 100 MHz?	TEV電容耦合片 / BNC接口	開關柜金屬柜體表面
特高頻 (UHF)?	特高頻傳感器	300 MHz ~ 3000 MHz?	N型接口 / 天線	GIS絕緣盆（模擬開關柜密閉腔體）



項目	技術規格
額定高壓?	30 kV
系統局部放電量?	≤ 3 pC (在額定電壓下)
額定容量?	5 kVA
輸入電源?	220V ±10%， 50Hz
可模擬放電類型?	尖端放電、懸浮放電、氣隙放電、顆粒放電、沿面放電 (標配4種/可選)
絕緣介質?	空氣戒煙
檢測方法支持?	脈沖電流法、特高頻(UHF)法、超聲波(AE)法、高頻(HF)法
工作環境?	溫度：-10℃ ~ 50℃； 濕度：≤90%RH； 海拔：≤5500米
