電纜故障測試儀主機用于電纜故障距離的粗測，對故障電纜的全長，低阻故障，高阻故障進行故障距離測試。
技術參數
- 顯示方式：12.1英寸工業級液晶屏（win7操作平臺）
- 測試距離：不小于100km
- 操作方式：觸控鼠標操作
- 測試方法：低壓脈沖法、沖閃電流法、直閃電流法
- 存儲空間：固定32G
- 最短測試距離（盲區）：0-5米或無盲區
- 精確定點誤差：±0.2m
- 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米
- 測試誤差：系統誤差小于±1%
- 實時采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
- 脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；
- 待機時間：可連續使用6小時左右
- 主機重量：7kg
- 外形尺寸：180mm×300mm×400mm

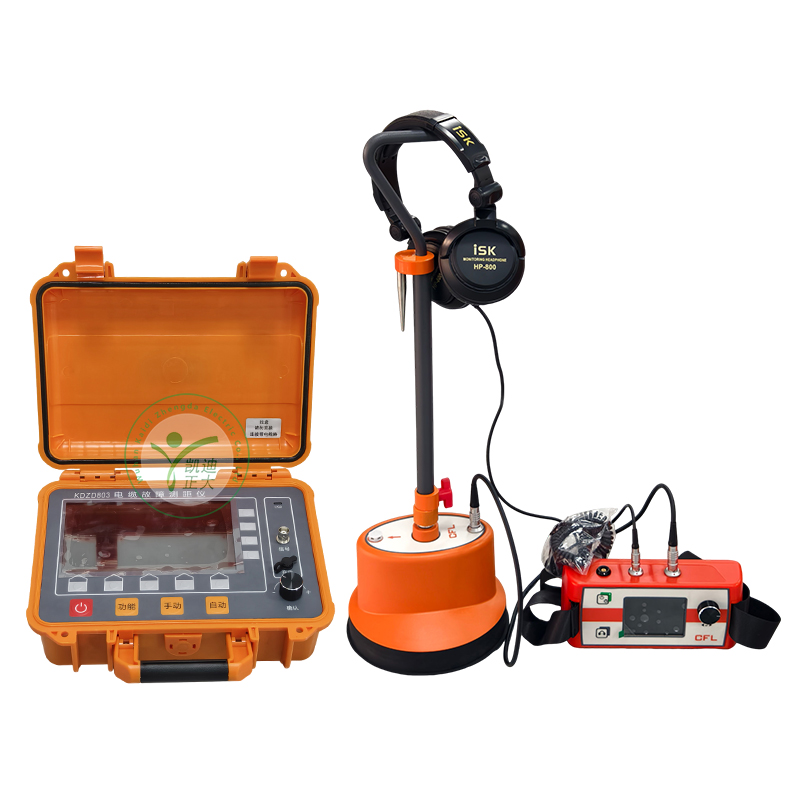

KDZD850超靜音精確定點儀一、技術特點
◆超靜音降噪處理，卓越的放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置。
◆選用超靜音技術和BNR智能背景降噪技術，可以調節沖擊放電音量。
◆模具化設計了特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭。
◆選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。
二、技術參數:
◆ 傳感器動態量程：聲音通道>104dB 。
◆ 沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。
◆ 液晶顯示器：高亮真彩屏，像素320 x 240 適應戶外。
◆ 現場連續工作時間：堿性可更換電池電池，方便現場使用

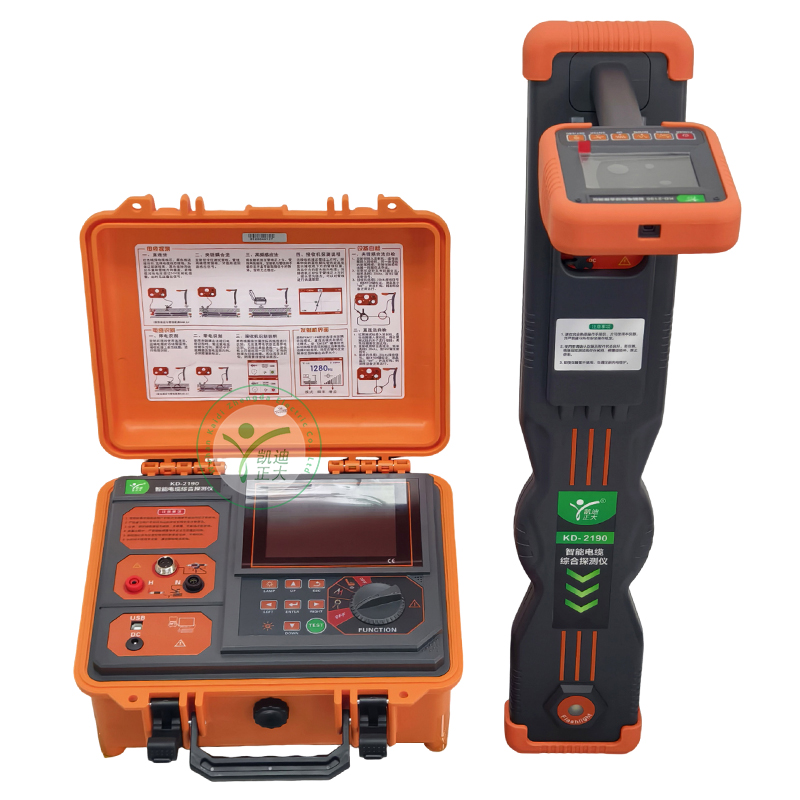

KD-2190電纜路徑儀一、基本組成和主要用途本儀器由以下兩部分組成：
發 射 機：向被測電纜發送測試信號
路由接收機：在地埋線（地埋電纜）附近通過傳感器接收信號，并進行電纜路徑方向識別
二、技術指標1.探測深度：0~20m
2.路由誤差：5cm
3.發射機基本參數：輸出頻率：發射頻率9.6kHz，輸出功率：5W
4.路由接收機基本參數：
◆ 輸入頻率： 9.6kHz
◆ 探測路由誤差： ±２cm
◆ 探測埋深誤差： ±５cm。
◆ 9V可充電鋰電池，可連續工作8小時。
◆ 液晶顯示器：高亮真彩屏，像素320 x 240，適合戶外使用。
YD-3/50高壓部分
- 額定容量：3kVA
- 單臺額定輸出電壓：(AC)50kV （DC）70kV
- 輸出電流：60mA
- 輸入電壓：200V
- 輸入電流：15A
- 變壓比：500/1
- 變壓比誤差：＜±1%
- 阻抗電壓：＜10%
